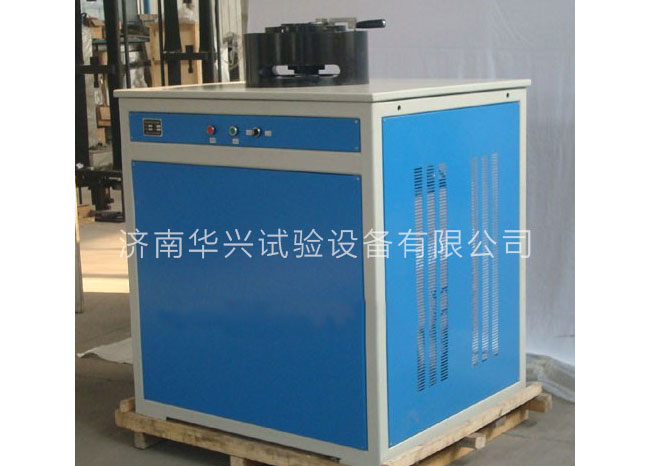

本机是对金属板材和带材进行延展性试验的专用设备，用于评定金属材料塑性变形、焊接板材变形特性及检验金属板材的各项异性。

该机分为力夹紧装置、减速装置、试验机框架、测量控制系统、试验附具等几部分组成。夹紧装置由电机油泵、油源等组成。试验机下部为底座，机座内有高精度调速电机、减速装置和夹紧装置。电机通过园弧同步带和减速装置驱动丝杠转动，丝杠上有传动螺母，传动螺母与移动梁固结在一起，丝杠转动，移动梁就上下移动，通过调节电机的转速就可改变移动梁的移动速度，从而满足试验要求的各种速度。测力传感器固定在移动横梁上，试样夹具装置固定在上横梁上。该机带有位移测量传感器，在试验过程中，移动梁上的负荷传感器测定试验力的大小，位移传感器测量移动量，两者的信号经过滤波放大，由A/D转换到测控卡，测控卡采集处理试验数据并显示，同时进行过载判断处理与保护。

采用微机伺服闭环控制、等速率、电控机械式加载，并采用了轮辐式传感器，高精度的编码器进行信息传输。从而保证了主试验力的测试精度、控制试样的破裂准确度

主要技术参数：

    大拉伸力：600KN

    大夹边力：500KN

    大夹紧行程：160mm

    大冲模行程：210mm

    大允许板材宽度：400mm

    大板厚：10mm(可根据用户要求定制)

    液压缸设计大耐压：28.5Mpa

    实际使用大压力：20Mpa

    液压缸材质：45#

    钢模具材质42CrMo

    冲模大推进速度：60mm/min

    杯突试验模具一套，包括：冲头1个、垫模1个、固定模1个。

    华兴液压夹紧及控制系统一套

    华兴杯突专用试验机软件及测控系统

    电压:380V50Hz
