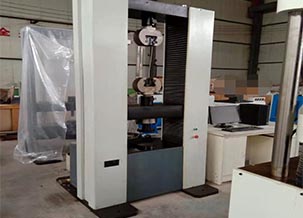

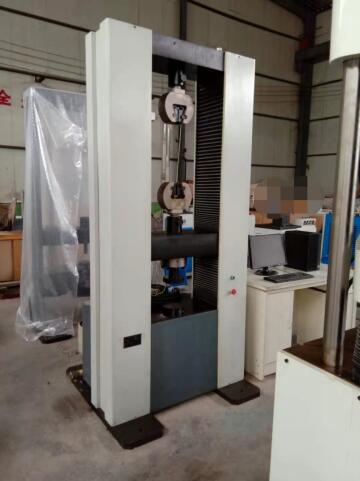

WDW-300D微机控制电子试验机

一、产品简介

WDW-300H是根据GB/T16491-2008《电子试验机》和GB/T2611-2007《试验机通用技术要求》、GB/T228-2010等标准设计制造的，是专门针对高等院校、科研院所、商检部门及生产型企业试验室而设计的新一代微机控制电子试验机。计算机系统通过全数字控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，符合GB/T7314-2005《金属材料室温压缩试验方法》及GB228-2010《金属材料室温拉伸试验方法》、GB/T232-2010《金属材料弯曲试验方法》等标准；另外可根据用户要求配置不同的试验附具。在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

四、主要技术指标

1.最大试验力: 300kN ；

3.试验力测量范围: 2-300KN（全程不分档）；

4.试验力示值精度:±1%

5.试验力分辨力：最大试验力的1/±500000（全程分辨力不变）；

6.变形测量精度: ±1%；

7.变形测量范围：1%--100%FS；

8.变形分辨力：最大变形量的1/±500000；

9.横梁速度调节范围：0.1—500mm/min；

10. 位移示值相对误差：示值的±1%以内；

16. 具有机械、软件双重过载保护

17.计算机显示、存储、打印试验结果、试验曲线(试验力-时间、应力-变形、应力-位移位移-时间等试验曲线)试验报告；

18.夹紧方式：楔形夹具，气动夹紧；

19. 有效拉伸空间：600mm；

20. 有效试验宽度：560mm；

21.电源：220 VAC，三相50/ 60HZ

22. 主机重量：约1500kg。

23、长宽高（mm）1100X1050X2360

五、仪器配置

1、试验机主机  (门式框架结构) 及传动部分

1.1 高效率低噪音交流伺服电机及伺服驱动器；

1.2 高精度轮辐式负荷传感器 ：300kN ；

1.3 精密滚珠丝杠 ；

1.4无噪音减速系统（圆弧齿同步带传动）;

2、测量控制系统及中文版测控软件一套；（Win10版本)

3、高精度位移编码器一套；

4、全套辅具：气动夹紧或液压夹紧楔形拉伸夹具（平钳口：0-20mm，圆钳口¢6-¢36mm）、压缩(¢160mm)及弯曲（间距50到250mm可调）试验辅具各一套；

6、惠普品牌计算机（4G/256G固态/18.5液晶）；

7、技术资料：使用说明书（含软件光盘）、合格证、装箱单 、保修单各一份。
