(华兴四球机)润滑油四球摩擦试验方法

在四球摩擦试验机上评定润滑剂的承载能力，包括无卡咬负荷PB值（油膜强度），烧结负荷PD值，综合磨损值ZMZ值（又称综合磨损指标，平均赫之负荷，负荷-磨损指数）三项指标，在实际应用中，可根据润滑剂的各种不同用途选定不同的评定指标。

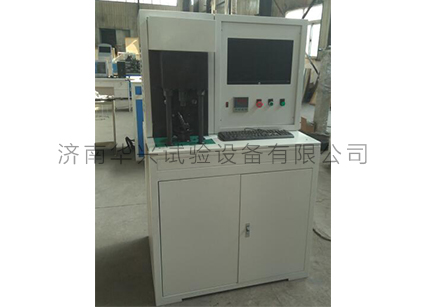

济南华兴四球摩擦试验机操作方法及步骤: 　　

一、准备工作 　　

1.开启设备电源使伺服电机空转2-3分钟； 　　

2.用溶剂汽油清洗钢球、油盒、夹具及其它在试验过程中与试样接触的零部件，再用石油醚洗两次，然后吹干，清洗后的钢球应光洁无锈斑。每种润滑油试样试验结束后，要重复此步骤为下次试验做准备。　　 　　

二、试验步骤 　　

1.将钢球分别固定在四球试验机的上夹具和下夹具油盒内。把试样倒入油盒中，让润滑油盖过钢球。如果试样是润滑脂，则先在油盒中放上足够数量的润滑脂，把球嵌入润滑脂中，放上压环，拧紧螺帽固紧油盒，抹平表面的润滑脂并调整到压环与螺帽的接合处，试样中不能有空穴存在。 　　

2.把装好试样和球的油盒安放在下工装上，自动加载到规定的负荷，加载时应避免冲击； 　　

3.加载好后，设定好时长和转速，启动计算机控制系统； 　　

4.每次试验后，通过磨斑显微镜自动测量系统，测量油盒内任何一个钢球的纵横两个方向的磨痕直径；　　 　　

5.无卡咬负荷PB值的测定：测定PB值时要求在无卡咬负荷PB值下的磨痕直径，不得大于相应的补偿线上的磨痕直径（即补偿直径）的5%。如果测得某种负荷下的磨痕直径比相应的补偿线上的磨痕直径大5%。则下次试验就在较低的负荷下继续这种操作，直到确定无卡咬负荷为止； 　　

6.烧结负荷PD值的测定：一般从80kg开始，按符合的级别进行试验，直至烧结发生为止。要求重复一次，若两次均烧结，则试验时采用的负荷就作为烧结负荷。如果重复试验不发生烧结，则需要用较大的负荷进行新的试验和重复试验。发生烧结时应及时关闭转动系统，否则会引起严重的磨损，钢球与夹头甚至与上锥座烧结在一起。烧结现象有：a、摩擦力曲线有一个剧巨大的变化；b、噪音程度增加；c、油盒冒烟；所以某些极压性能很强的润滑油还未达到真正的烧结，钢球磨痕直径已达到极限值，则产生磨痕直径为4mm的负荷作为烧结点，有的润滑剂在极高的负荷下都不烧结，就做到机器的极限负荷800kg为止； 　　

7.综合磨损值ZMZ值的测定：先确定试样的PB值点属于哪一级，然后从比PB点高一级的负荷开始，逐渐加大载荷直到烧结为止，查补偿线上校正负荷总和表，并按公式自动计算出综合磨损值。

以上试验方法及步骤由济南华兴试验机技术人员根据本公司四球摩擦磨损试验机撰写，其它单位效仿慎用！ 2020年3月5日
