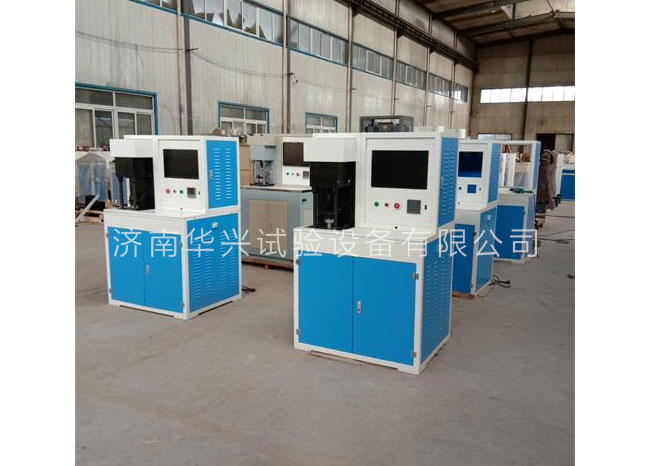

一、产品简介：

该试验机主要以滚动、复合摩擦的形式,在规定的试验条件下用于评定金属、塑料、合金轴承、粉末冶金、涂层、橡胶、陶瓷等工程材料及其表面改性处理后的摩擦磨损性能。可在一定条件下，在无油润滑及浸油润滑以及改变负荷、速度、时间、摩擦配偶材料、表面粗糙度、硬度等参数的各种情况下进行试验。可用于测量材料温升、摩擦系数等值。根据用户要求可选配销盘、四球、止推圈、球盘、端面等多种形式的点、线、面摩擦副，还可应用户要求或用户自行按照该机的摩擦副安装接口尺寸开发其他形式的摩擦副进行摩擦磨损的基理研究以及试验方法的研究等。该机适用于摩擦学研究和其它专业领域，在石油化工、大专院校、研究院所等部门具有广泛的用途。

二、功能特点：

该机由机座及机架、主轴及其交流伺服驱动系统、摩擦副盘及试样装夹装置、试验力闭环伺服施加系统、各试验参数电子测量系统、计算机及数据采集板卡和专用控制软件等部分组成。主轴的驱动由交流伺服电机及其控制系统组成，该系统可在其整个转速范围内实现恒转矩输出，且可在极低的转速下平稳工作，这样就实现了主轴在大范围内的无级调速，满足了不同研究者的需求。

试验力的施加采用闭环伺服系统，其大小由操作者在计算机界面上设定，施加平稳、可靠，从而避免了试验力波动对试验结果的影响。该系统由伺服电机经减速机构顶推弹簧来实现，为了减小试验副盘上下移动时的摩擦，提高摩擦力（矩）测量的度，此处采用直线轴承导向并由深沟球轴承支承；该机的主轴转速、转数（试验周期）、试验力、摩擦力矩（摩擦系数、摩擦力）、摩擦副温度、试验时间等参数均由计算机控制、实时采集试验数据并可绘制相应的试验曲线（如温度-时间曲线、摩擦力-时间曲线等），可任意存储、调阅、打印输出，数据真实可靠，无人为因素影响。当任何一个参数超过预置值时，对应的报警灯亮，同时主轴停止转动。

主要技术参数：

1 试验力

1.1 轴向试验力工作范围（无级可调）6～1000N

1.2 试验力示值相对误差 ±1%

1.3 试验力长时自动保持示值误差 ±1%FS(大试验力）

1.4 自动卸除试验力 超过大试验力2%-10%

2 摩擦力

2.1 摩擦力测量范围 3～300N

2.2 摩擦力示值相对误差 ±2%

2.3 自动停车 超预置

3 主轴转速

3.1 主轴转速范围 5～2000r/min

3.2 主轴转速范围误差 ±10r/min

4  试验温度实时显示

5 试验摩擦副 提供图纸或用户自定

6 油盒行程 ＞35mm

7 主轴电机功率 1.5kW

8 试验机主轴控制

8.1 手动控制 手动停车

8.2 时间控制 超预置

8.3 转数控制 超预置

8.4 摩擦力控制 超预置

9 试验机时间显示与控制范围 1s～9999min

10 试验转数显示与控制范围 9999999s

11.可绘制摩擦力--时间曲线、摩擦系数--时间曲线、试验力--时间曲线等试验曲线，并可存储打印试验报告。

12.试验机外形尺寸（L*B*H):约1000*800*1800mm

13.试验机重量：约800kg
